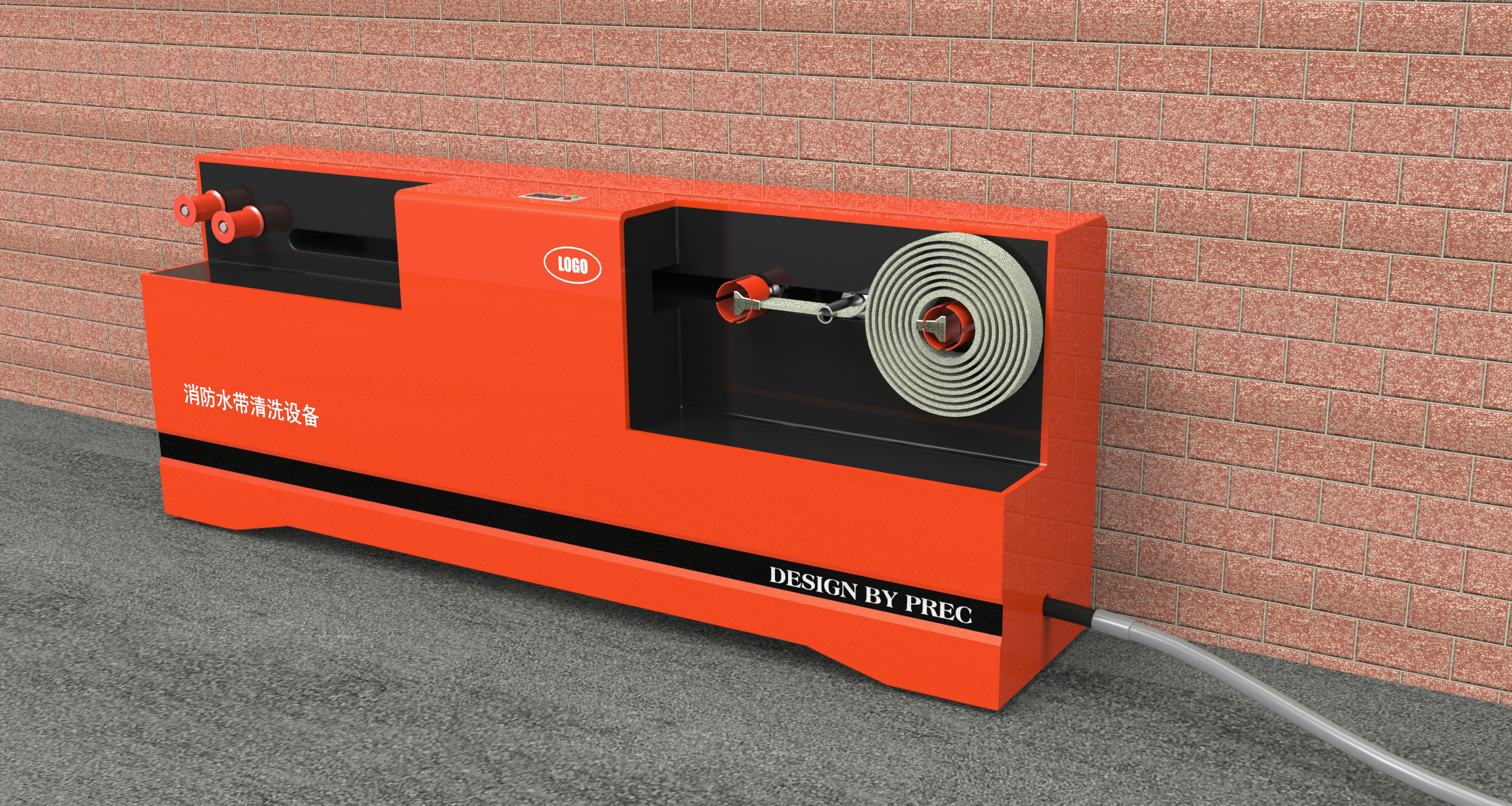

消防水带自动清洗烘干设备—客户已申报发明专利，自动化机械设备

一种消防水带自动清洗烘干卷置一体化设备，拉卷装置先拉动消防水带的端部进入清洗系统中清洗，并通过拉卷装置的旋转，拉动消防水带进入清洗系统，将清洗后的消防水带缠绕在拉卷装置上，这样，清洗后的消防水带实现了卷置，不需要再通过人工或借助其他设备卷置，提高清洗效率，减轻清洗的劳动强度。

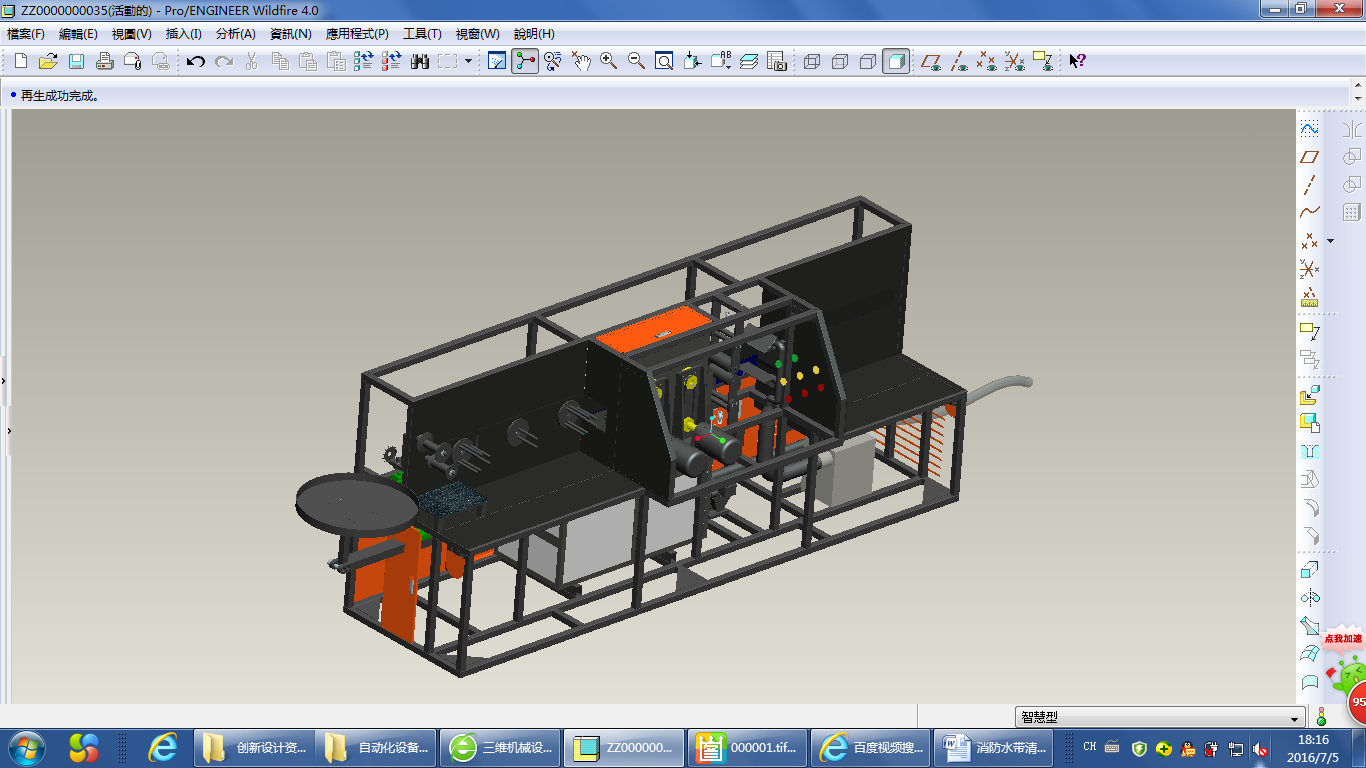

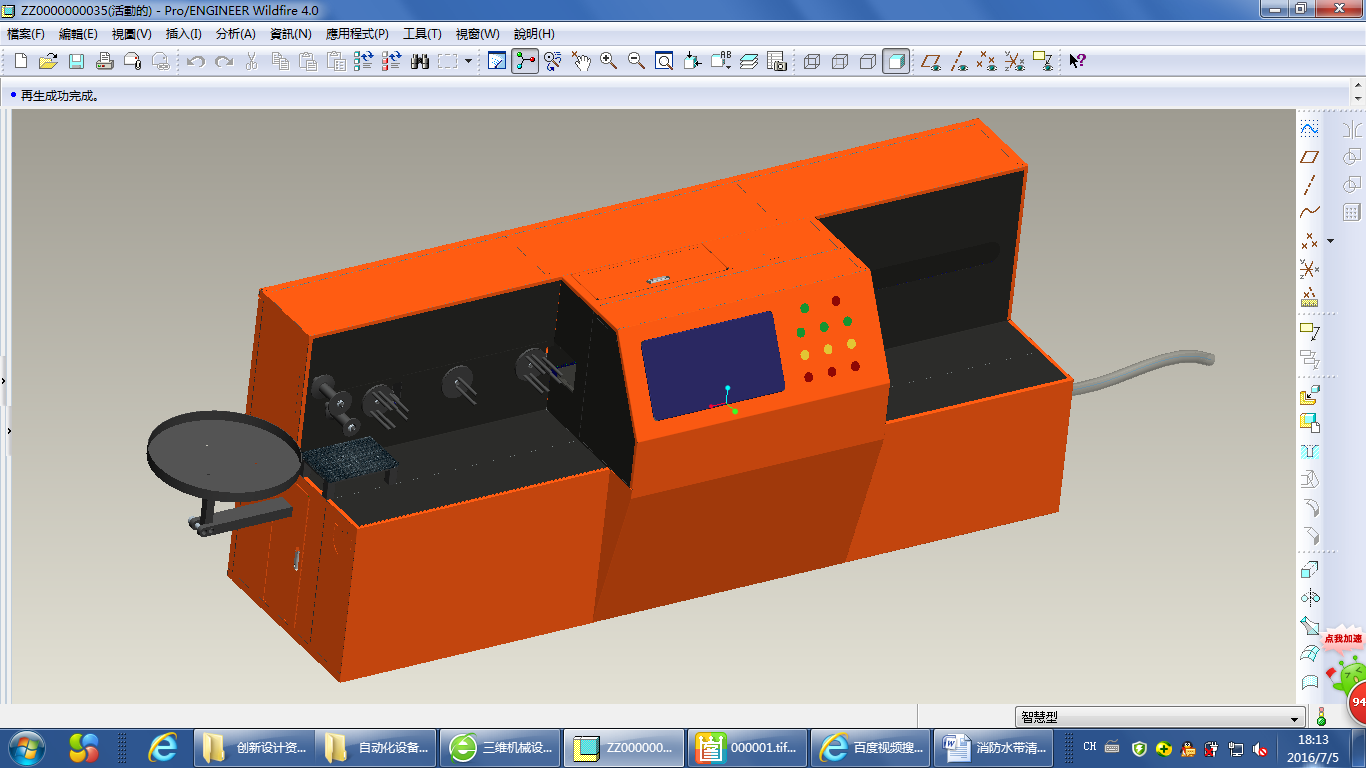

1）整卷消防水带放置在左侧的水平托盘（可改为垂直固定盘）上，将消防水带一端的接头依次穿过第一导向轮上、第二导向轮下，在此处消防水带成型。接着再沿中间位置依次穿过从动轮、卷动2后固定在卷动1上的卡槽内。 2）依次启动热风机、高压泵、毛刷旋转电机。 3）启动控制卷动和卷动沿直线导轨运动的调速电机，使卷动和卷动通过齿轮齿条传动结构依次穿过毛刷喷头冲洗区域、滚轮挤压脱水区域、热风烘干区域后移动到最右端的位置B处停止。 4）启动控制卷动转动的调速电机（按顺时针旋转），使清洗过的整条消防水带的一半长度缠绕在卷动上时停止转动。 5）再通过离合装置切换为卷动开始按顺时针旋转。此时在卷动的右边，卷动1在卷动2的作用下开始逆时针被动旋转将缠绕在卷动1上已清洗好的消防水带（一半长度）再缠绕在卷动上；在卷动2的左边，未清洗的另一半消防水带在卷的作用下也缠绕在卷动上。 6）当消防水带快清洗完时，在卷动的作用下，左边的消防水带接头会从托盘中拉出并依次通过第一导向轮和第二导向轮后卡在从动轴上的卡槽内。此时随着卷动的不断旋转，带摩擦阻力的从动轴被拖至右边的位置B处。 7）此时卷动1上的消防水带也全部缠绕在了卷动2上，消防水带清洗完成。 8）人工卸下清洗好的消防水带，启动卷动1和卷动的回退按钮，卷动和卷动同时推动从动轴移动到初始位置。一个工作流程结束

提供一种消防水带自动清洗烘干卷置一体化设备，彻底避免了消防水带在清洗过程中损伤、清洗不彻底、盘卷效率低、占用空间大等问题。实现了清洗后的消防水带自动卷置功能，不需要再通过人工或借助其他设备卷置，大大提高了清洗效率和质量。
